Pompe De Process Pour L’Industrie Petro-Chimique



Pompe Centrifuge de type

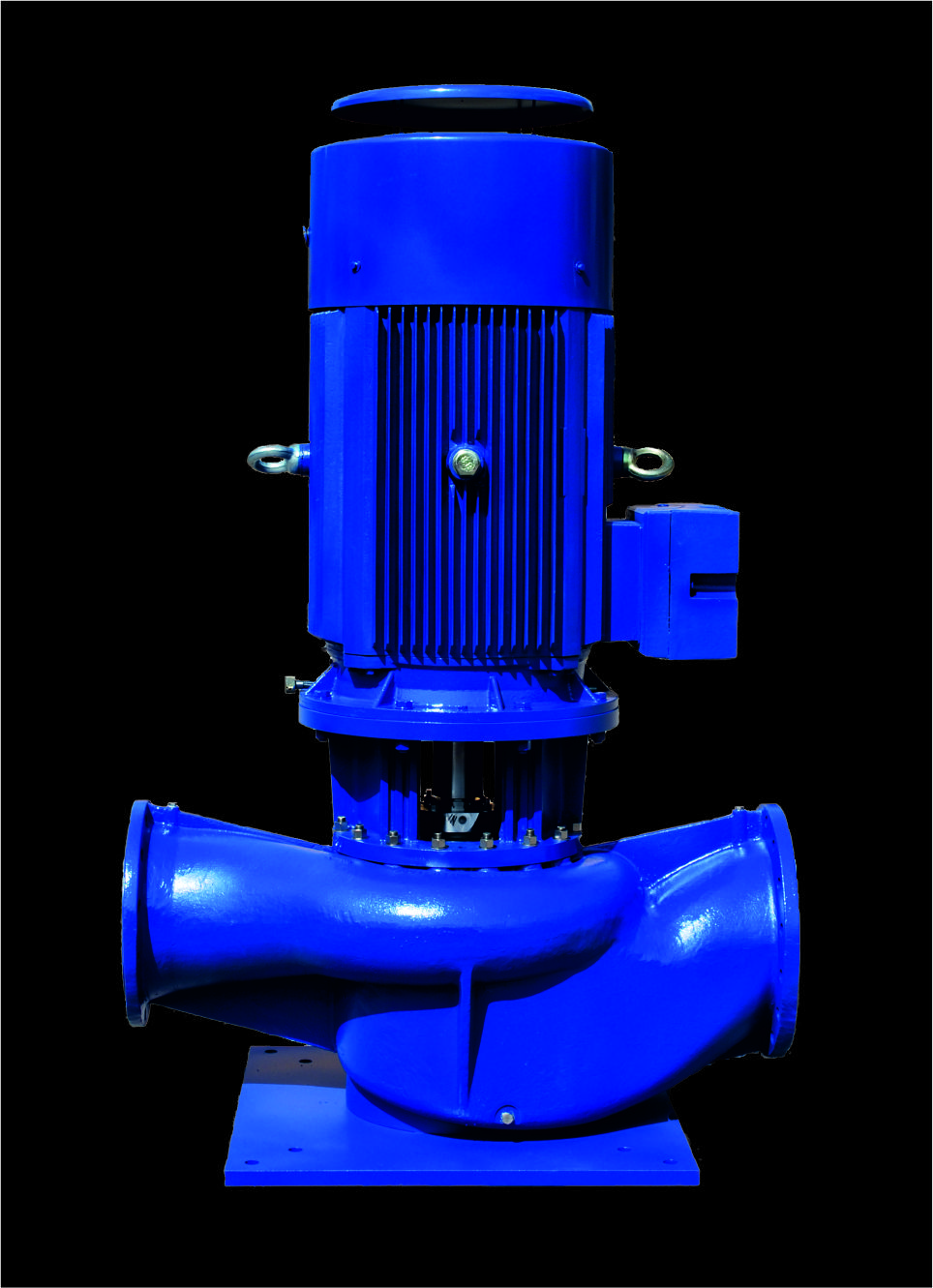

IN-LINE de Type : NCL

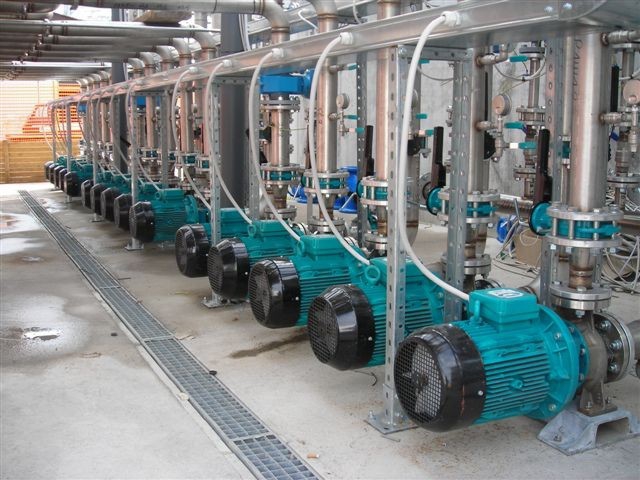

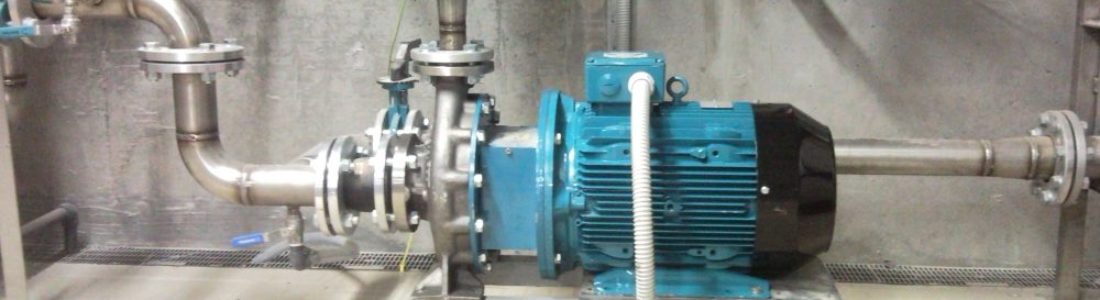

Monobloc de Type : NCB

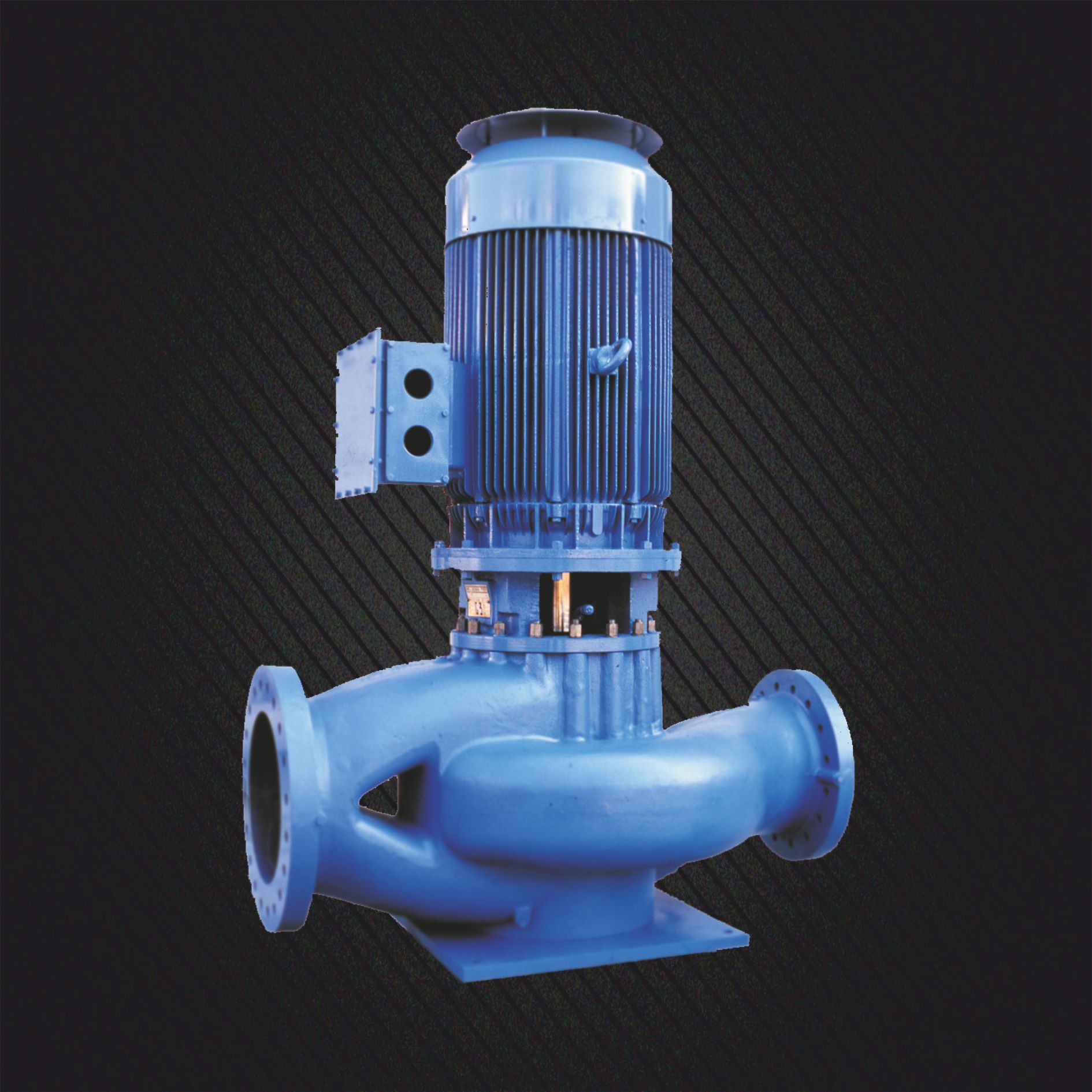

IN-LINE à double aspiration de Type : NCLD
  • Pompe de process couplée au moteur avec une volute monobloc dotée de pieds robustes en fonte.
  • Le retrait des écrous de support du moteur permet de retirer l'élément rotatif complet et le moteur vers le haut pour l'inspection et la maintenance, sans perturber la connexion entre la pompe et les tuyaux.
  • Volute avec passage d'aspiration conçu pour les exigences minimales de NPSH.
  • Nervuré pour assurer l'absence de déformation due aux contraintes du tuyau et muni d'un pied qui peut être utilisé pour supporter des moteurs lourds.


  • aux normes dimensionnelles et techniques ISO 2858 et aux critères de conception ISO 5199, le NCB offre un design compact et peu encombrant, idéal pour les process ou les installations industriels lorsque l'espace est limité.
  • Les pompes NCB sont équipées des moteurs électriques standards facilement disponibles afin que l'utilisateur puisse choisir un boîtier adapté à l'application.
  • Le boîtier robuste avec pied intégré et bride de refoulement offre une résistance supérieure aux charges de tuyau.
  • Pompes centrifuges en ligne monocellulaires à double aspiration conçues selon API 610.
  • Capacités élevées avec une faible valeur NPSH requise.
  • Charge de poussée réduite sur les roulements du moteur grâce à la symétrie de la roue à double aspiration qui assure un parfait équilibrage hydraulique.

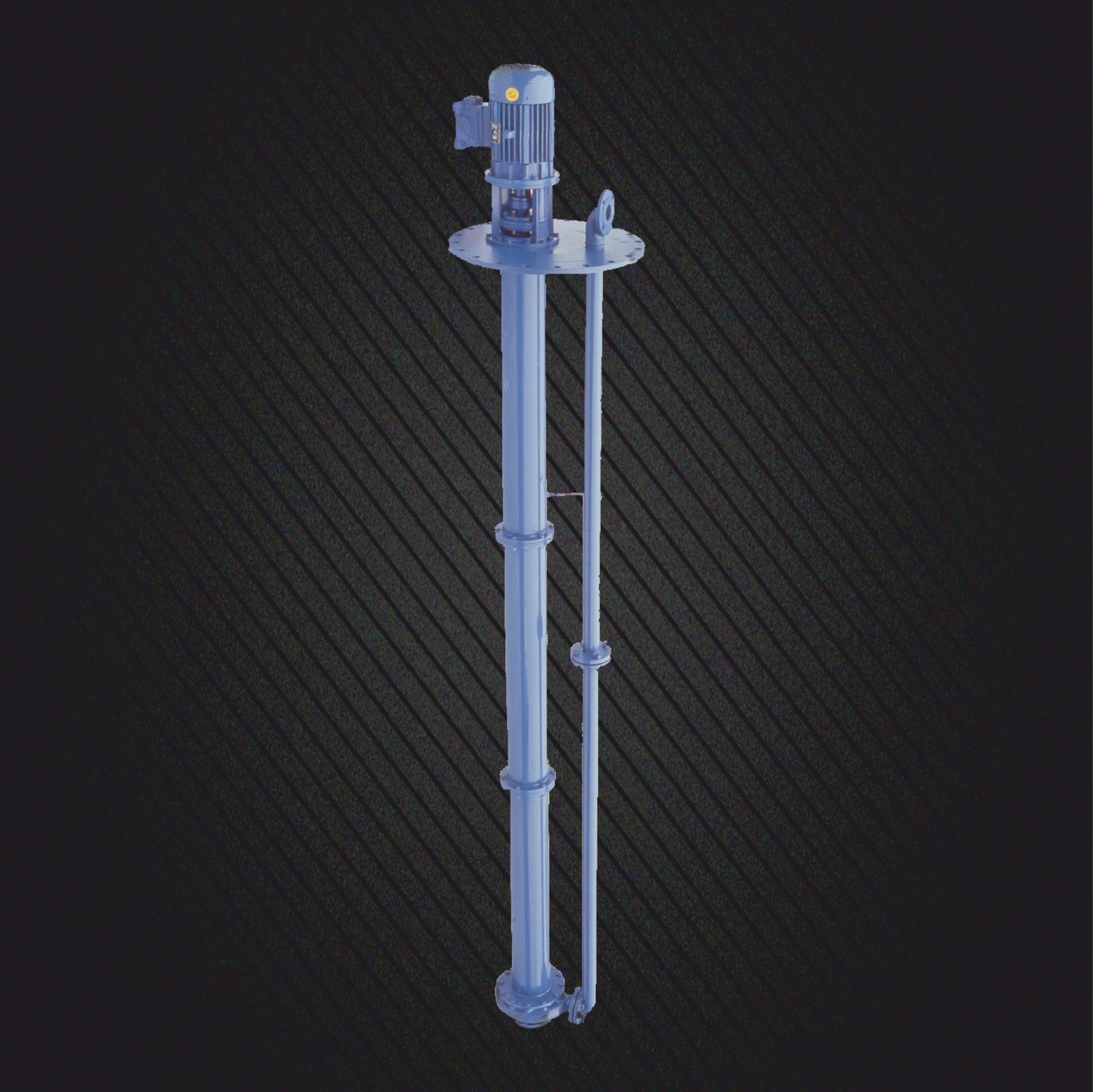

 Verticale À Ligne D’Arbre De Type : Ncv

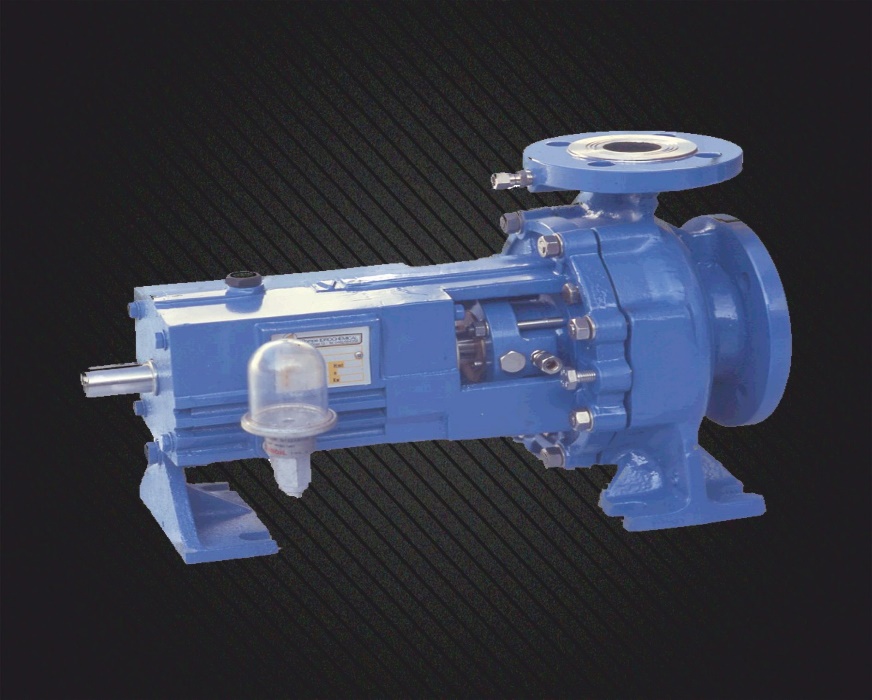

 Horizontale de Type : NCM



  • Pompes centrifuges verticales monocellulaires, directement dérivées de la série NCM (conception selon ISO2858).
  • La longueur maximale de l'arbre est de 5 m.
  • Construction standard pour des vitesses de rotation jusqu'à 2900 tr/min.
  • Le tuyau de refoulement est toujours séparé de celui de support.
  • Les roulements radiaux sont lubrifiés par un liquide pompé, s'il est complètement exempt de particules abrasives en suspension.
  • Un presse-étoupe ou une garniture mécanique peuvent être montés sur l'arbre lorsqu'il s'agit de liquides spéciaux ou de pressions élevées.
  • Dans ces cas, les joints sont rincés avec le liquide pompé et une lubrification forcée est conçue pour les roulements radiaux.
  • Si le liquide pompé est légèrement abrasif, les paliers radiaux peuvent être lubrifiés par des fluides clairs provenant d'une source externe.

Construction

  • Palier de butée indépendant, paliers lisses lubrifiés par liquide pompé, colonne à refoulement latéral.
  • Une garniture mécanique n'est généralement pas requise.
  • Longueur maximale de l'arbre 5000 mm.
  • Ligne SMV
  • Roue ouverte adaptée aux liquides contenant des suspensions solides. Les roulements sont positionnés dans le support moteur et ils ne sont pas en contact avec le liquide pompé.
  • L'arbre est conçu pour une longueur maximale jusqu'à 1500 mm à 1450 tr/min et jusqu'à 1200 mm à 2900 tr/min.
  • Les pompes de process Idrochemical NCM sont conformes aux critères de conception dimensionnels ISO 2858 et ISO 5199.
  • Les profils de carter et de la roue sont conçus pour atteindre un rendement hydraulique élevé et un faible NPSH.

Paramètres de fonctionnement

  • Débits jusqu'à 2500 m3/h (11000 US gpm)
  • Têtes jusqu'à 140 m (460 pi)
  • Pressions jusqu'à 16 bars (234 psi)
  • Températures de -80°C (-110°F) à 350°C (660°F)
  • Taille de décharge de 20 mm (¾ in) à 300 mm (12 in)
  • Avec des extrémités de pompe conformes

Applications

  • Transfert d'acide
  • Caustique et chlore-alcali
  • Fibres synthétiques
  • Polymères
  • Traitement du lisier
  • Solvants
  • Les composés organiques volatils
  • Traitement des déchets
